İşlemci

10. Nesil Intel ^® Core ^™ İşlemcileri, 11. Nesil Intel ^® Core ^™ İşlemcileri, Pentium ^® Gold ve Celeron ^® İşlemcileri destekler¹

İşlemci soketi LGA1200

1. Uyumluluk bilgileri için lütfen intel.com adresine gidin.

Yonga seti

Intel ^® B560 yonga seti

Hafıza

• 2x DDR4 bellek yuvası, 64 GB'a kadar destek¹
• ^{10. Nesil Intel®} CPU için 1R 2133/ 2666/ 2933 MHz'i destekler (JEDEC ve POR tarafından)
• ^{11. Nesil Intel®} CPU için 1R 2133/ 2666/ 2933/ 3200 MHz'i destekler (JEDEC ve POR tarafından)
• Maksimum hız aşırtma frekansı:
  • 1DPC 1R Maksimum hız 4800 MHz'e kadar
  • 1DPC 2R Maksimum hız 4600+ MHz'e kadar
• Çift Kanal modunu destekler
• ECC olmayan, arabelleğe alınmamış belleği destekler
• Intel ^® Extreme Memory Profile (XMP)'yi destekler

1. Uyumlu bellek hakkında daha fazla bilgi için lütfen www.msi.com adresine bakın

Genişleme Yuvası

• 1x PCIe x16 yuvası (CPU'dan)
  • ^{11. Nesil Intel ®} CPU için PCIe 4.0'a kadar destek
  • ^{10. Nesil Intel ®} CPU için PCIe 3.0'a kadar destek
• 1x PCIe 3.0 x1 yuvası (PCH'den)

Yerleşik Grafikler

• HDR bağlantı noktasına sahip 1x HDMI™ 2.0b, maksimum 4K 60Hz çözünürlüğü destekler¹²
• 1x VGA portu, 2048x1536 60Hz, 1920x1200 60Hz maksimum çözünürlüğü destekler¹

1. Yalnızca entegre grafik kartına sahip işlemcilerde mevcuttur.
2. Grafik özellikleri takılı CPU'ya bağlı olarak değişebilir.

Ses

• 7.1 Kanallı Yüksek Tanımlı Ses

Yerel Ağ

Depolamak

Intel ^® B560 Yonga Seti

• 4x SATA 6Gb/s portu (B560 Yonga Setinden)
• 1x M.2 yuvası (Anahtar M)
  • M2_1 yuvası (B560 Yonga Setinden)
    • PCIe 3.0 x4'e kadar destekler
    • SATA 6Gb/s'yi destekler¹
    • 2242/ 2260/ 2280 depolama aygıtlarını destekler

1. M2_1 yuvasına M.2 SATA SSD takıldığında SATA4 kullanılamayacaktır.

USB

Intel ^® B560 Yonga Seti

• 4x USB 3.2 Gen 1 5Gbps portu (Arka panelde 2 Type-A portu, dahili USB 3.2 Gen 1 5Gbps konektörü aracılığıyla 2 port kullanılabilir)
• 6x USB 2.0 portu (arka panelde 4 Type-A portu, dahili USB 2.0 konnektörleri aracılığıyla 2 port kullanılabilir)

Form Faktörü

• mATX Form Faktörü
• 9,29 inç x 7,95 inç (23,6 cm x 20,2 cm)

BIOS Özellikleri

• 1x 256 Mb flaş
• UEFI AMI BİYOGRAFİLERİ
• ACPI 6.2, SMBIOS 3.0
• Çok dilli

Dahili konnektörler

• 1x 24-pin ATX ana güç konnektörü
• 1x 8-pin ATX 12V güç konnektörü
• 4x SATA 6Gb/sn konnektörler
• 1x USB 3.2 Gen 1 5Gbps konnektörü (ek 2 USB 3.2 Gen 1 5Gbps bağlantı noktasını destekler)
• 1x USB 2.0 konektörü (ek 2 USB 2.0 bağlantı noktasını destekler)
• 1x 4-pin CPU fan konnektörü
• 1x 4-pin sistem fanı konnektörü
• 1x Ön panel ses konnektörü
• 2x Sistem paneli konnektörleri
• 1x Seri port konnektörü
• 1x Şasi Girişim Konnektörü
• 1x Clear CMOS jumper
• 1x TPM modül konnektörü

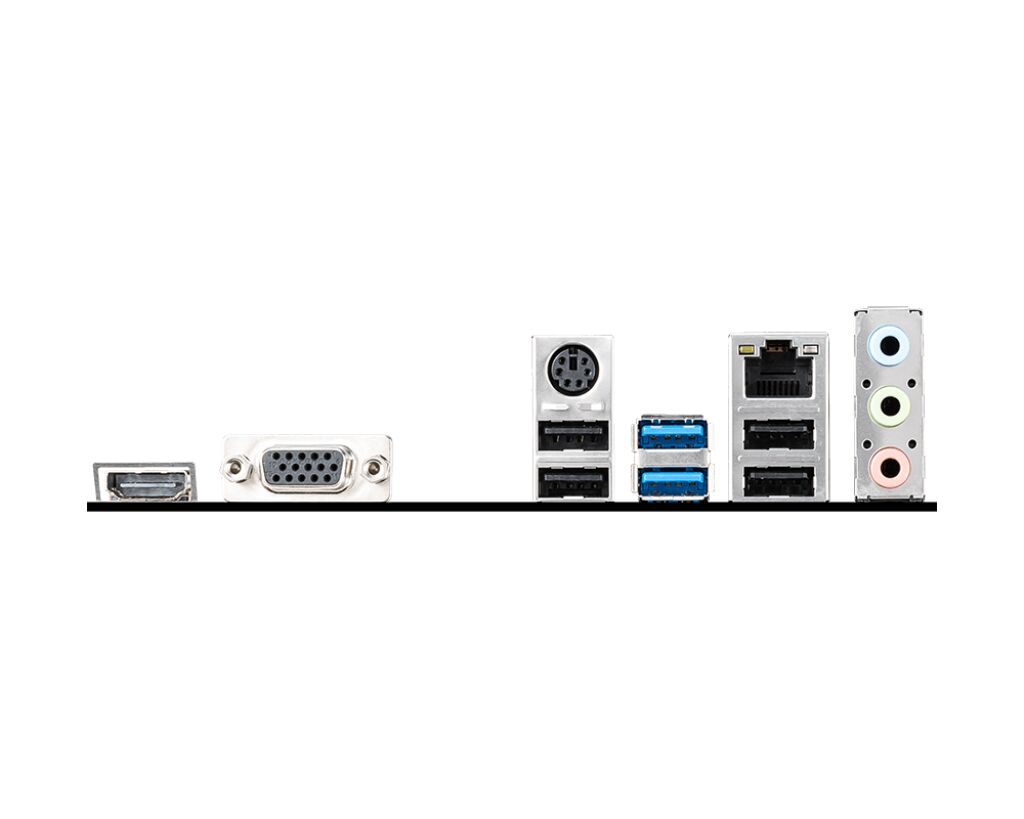

Arka panel Konnektörleri
